NOVATOP OPEN
NOVATOP OPEN są to panele, które łączą w sobie zalety doboru i stosowania krawędziaków KVH oraz wielowarstwowych płyt masywnych (SWP). Te panele są efektywnym i bezpiecznym rozwiązaniem dla dyfuzyjnie otwartych konstrukcji dachów i ścian.
Konstrukcja oparta jest na dolnej wielowarstwowej płycie (SWP), do której są przyklejone krawędziaki (KVH, DUO, TRIO, BSH, belki-I) w podstawowej osiowej odległości 625 mm, które spełniają funkcję nośną. Dla wzmocnienia po obwodzie oraz wokół otworów budowlanych mocowane jest użebrowanie wzmacniające. Dobór ustawienia oraz odstępy krawędziaków można zmieniać zgodnie z wymaganiami projektu. Połączenie płyt i użebrowania wykonane jest poprzez klejenie i prasowanie na zimno.
Stopień prefabrykacji jest otwarty:
Przestrzeń pomiędzy krawędziakami może być wypełniona izolacją termiczną już na etapie produkcji, lub bezpośrednio na placu budowy. OPEN można zamknąć innym materiałem płaskim – otwartym dyfuzyjnie (np. Fermacell, DHF, DFP, itp.).
Grubości dolnej SWP: 27 mm (9/9/9), 19 mm (6/7/6).
Całkowite wysokości: 227 mm, 247 mm, 267 mm i inne
Standardowe szerokości: 1030, 2090, maks. 2450 mm
Długości: zgodne z dokumentacją projektową, standardowo 6000, maks. 12.000 mm
Wymiary KVH (DUO, TRIO, BSH, I-nośniki): 200/60; 220/60; 240/60 mm i inne
Standardowa rozpiętość pomiędzy żebrami: 625 mm, pozostałe zgodnie z oceną statyczną,
Maks. format: 12.000 x 2450 mm (wydłużenie płyty SWP z zastosowaniem połączenia na wczepy)
Jakości dolnej płyty elementu (SWP): wizualna (B), niewizualna (C)
NOWOŚCI
Wykończenie powierzchni 2 w 1 – powłoka ochronna i finalne wykończenie wnętrza
Przeznaczenie
• stropy, dachy, ściany
Zalety
• panele wielkoformatowe do 12 x 2,45 m
• mały ciężar
• duża nośność statyczna
• dokładna obróbka zgodnie z projektem
• możliwość uzupełnienia izolacją termiczną lub kanałami do instalacji
• łatwy i szybki montaż z wysoką dokładnością
• możliwość natychmiastowego przechodzenia
• łatwa kombinacja z innymi systemami konstrukcyjnymi
• możliwa jest jakość wizualna w kierunku do wnętrza budynku

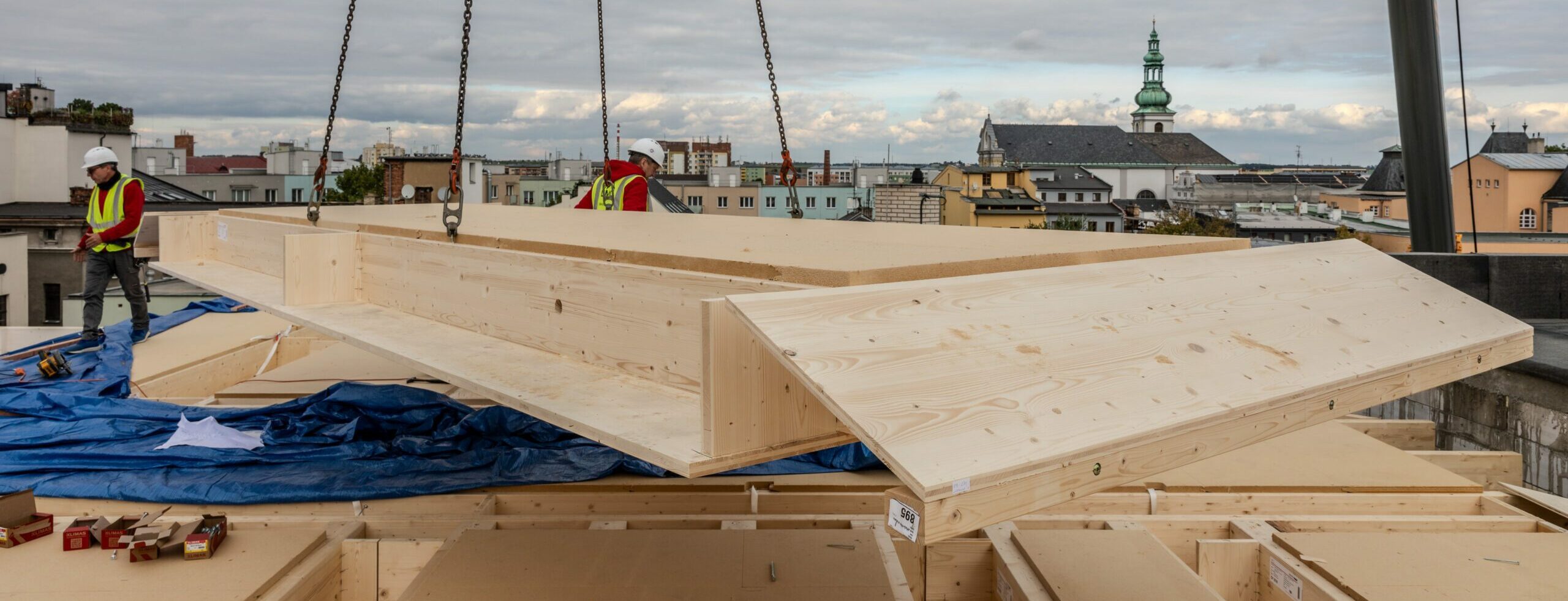

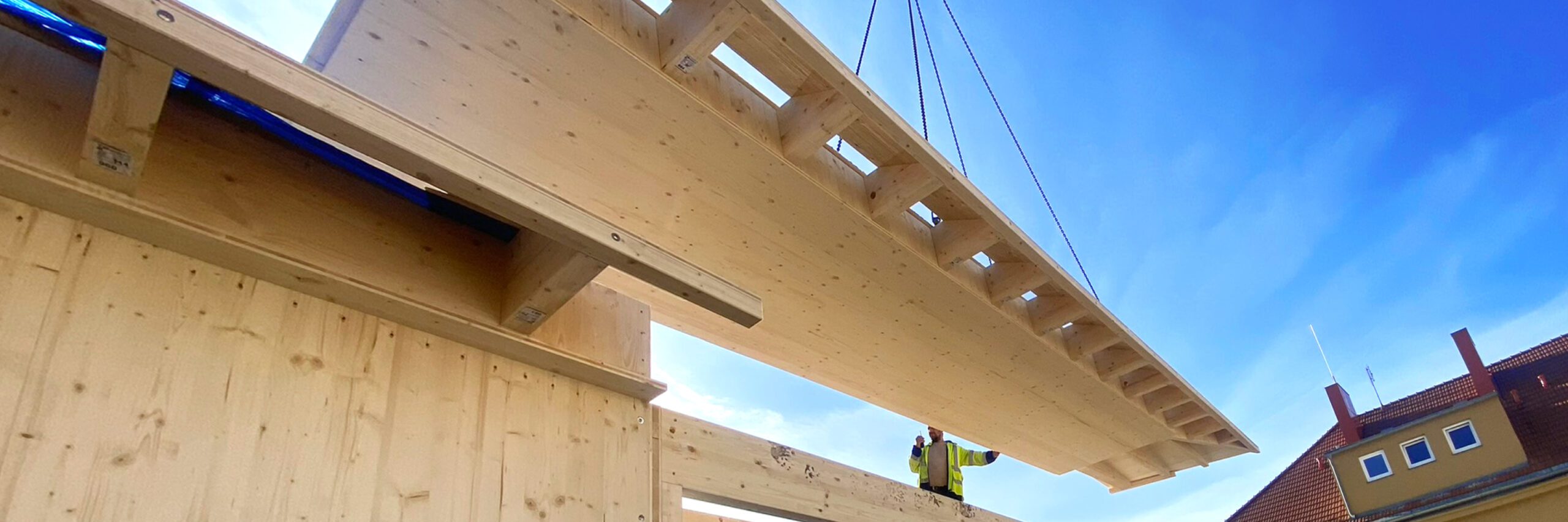

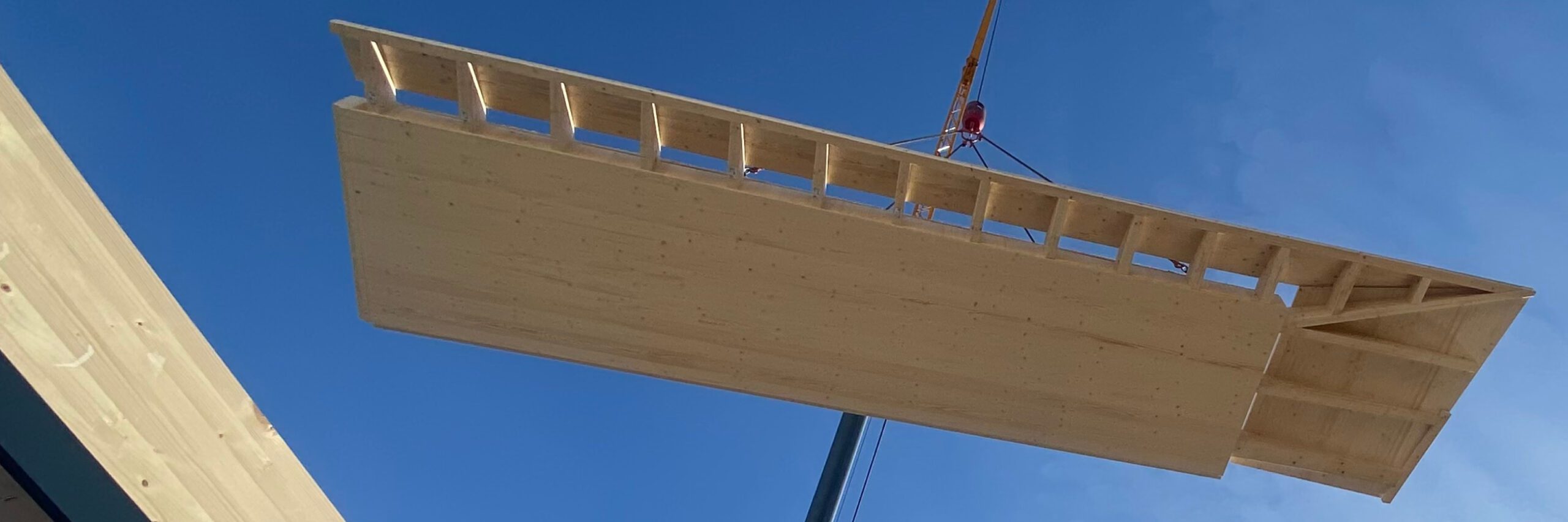

Aplikacje – fotogaleria
W plikach do pobrania znajdują się:
Dokumentacja techniczna
Możliwości obróbki
Podkłady dla projektowania
Instrukcja montażu
Detale konstrukcyjne Połączenia ścian i aplikacje
